產品概述

KYNA28A-12型戶內金屬鎧裝中置移開式開關設備（以下簡稱開關柜）系三相交流50Hz的戶內成套配電裝置，用于接受和分配3-12千伏的網絡(luò )電能并對電路實行控制保護及監測。本產品繼電器小室面板上可安裝各種類型的微機型綜合繼電保護裝置，并可實現系統的智能化控制，具有遙控、遙測、遙信及遙調功能。通過帶有通信接口的CAN/485總線控制現場網絡(luò )。并具有防止誤操作斷路器、防止帶負荷推拉手車、防止帶電關合接地開關、防止接地開關在接地位置送電和防止誤入帶電間隔，即簡稱的“五防”功能。該柜既能配用VSI（即ZN63）、ZN12V真空斷路器，也可配置進口的VD4真空斷路器與VC系列真空接觸器。

使用環境

◆周?chē)諝鉁囟龋荷舷?40℃，下限一般地區-10℃
◆海拔:≤1000m
◆濕度：日平均值≤95%，月平均值≤90%

水蒸氣壓力：日平均值≤2.2kPa，月平均值≤1.8kPa
當溫度驟降時可能出現凝露，伴隨污穢，本產品適用于以下比正常條件更嚴酷的兩種環境條件。

1. 凝露不頻繁（每月平均不超過兩次）有輕度污穢。
2. 一般不出現凝露（每年平均不超過兩次）有較嚴重污穢。

◆沒有火災、爆炸危險及嚴重污穢足以腐蝕金屬和破壞絕緣的氣體等惡劣場所。
◆沒有劇烈震動、顛簸及垂直傾斜度不超過8º的場所。

注：

1.允許在-30℃時儲運。
2.在海拔超過1000m的地區，按JB/Z02《高壓電器使用海拔地區的技術要求》處理，當海拔不超過2000m時，低壓輔助設備不需要采取任何措施。
3.當實際使用條件與上述不同時，應由用戶和制造商雙方協商。

技術參數

開關柜結構說明

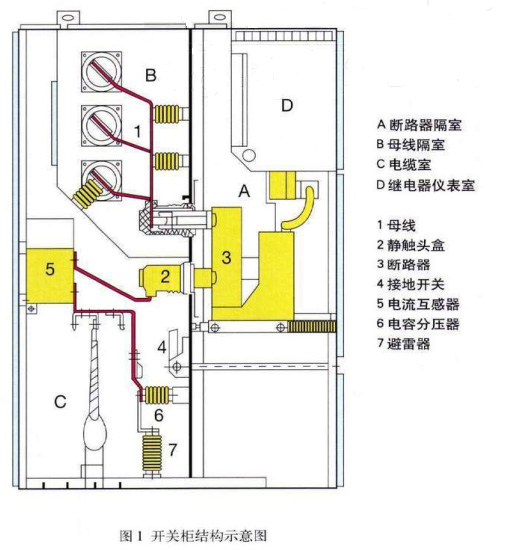

開關柜由固定的柜體和可抽出部件（簡稱手車）兩大部分組成（開關柜結構示意圖見圖1）。開關柜柜體的外殼和各功能單元的隔板均采用敷鋁鋅鋼板栓接而成。開關柜外殼防護等級達IP4X，各隔室間隔板及斷路器室門打開時防護等級為IP2X。

KYN28A-12型開關柜可配用VSI、ZN12V型真空斷路器手車和VD4真空斷路器手車，及ABB公司生產的VC系列真空接觸器，開關柜可安裝成雙重柜并列，即安裝成背靠背排列。開關柜的安裝與調試可在正面進行，所以開關柜可以靠墻安裝，靠墻安裝的最大優點可以節省占地面積，另外開關柜又可不靠墻安裝，即雙面維護型，二者內部結構布置是不一致的，其優點是維護方便。

外殼與隔板

開關柜的外殼和隔板是用優質進口敷鋁鋅鋼板經數控機床加工折彎之后栓接而成，因此裝配好的開關柜能保持尺寸上的統一性。它具有很強的抗腐蝕與抗氧化作用，并具有比同等鋼板高的機械強度。開關柜被隔板分成手車室（斷路器隔室），母線室、電纜室、繼電器儀表室（低壓室）。每一單元外殼均獨立接地。

柜體

開關柜的柜體外殼和隔板是采用敷鋁鋅鋼板或鋼板經CNC機床加工和折彎之后栓接而成，因此裝配好的開關柜能保持尺寸上的統一性。敷鋁鋅鋼板具有很強的防腐蝕與抗氧化作用，并且具有比同等鋼板高的機械強度。開關柜被隔板分隔成手車室、母線室、電纜室、繼電器儀表室，每一個單元的外殼均有獨立的接地。開關柜的門均采用靜電噴塑使其表面具有抗撞擊、耐腐蝕、外型美觀（顏色可由用戶自定義）等優點。

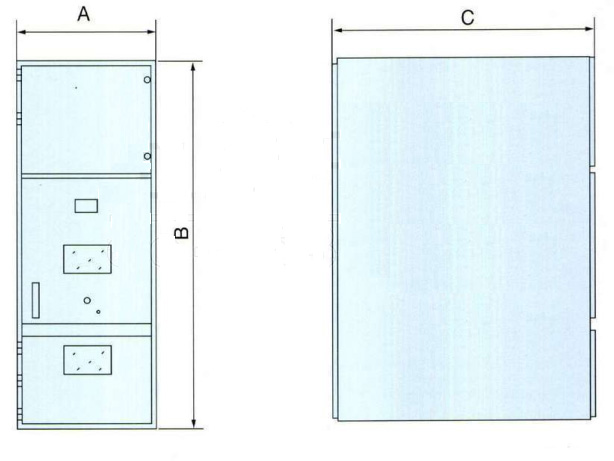

外形尺寸
